點屏技術的創新革命，匠芯創發布可視化調屏工具AiPQ1.0
“在過去的項目經驗中，我們發現客戶的工程師最頭疼的是調試屏參。如果要點亮一種屏，需要查看幾十上百種參數，并且對其修改，往往這些參數命名還不規范，工程師看不懂，導致調試過程異常緩慢和痛苦?！?/p>
——某軟件總監
“讓使用更簡單”是匠芯創科技ArtInChip的企業使命。然而在現實的軟件開發活動中，調屏參數的繁復和調屏工具的空缺，使后續的芯片適配與應用合作陷入極大挑戰。
匠芯創科技ArtInChip全新發布AiPQ1.0調屏工具，將復雜參數與圖像界面內容有機結合，可視化調屏全過程，實時自定義界面操作。用更流暢的用戶體驗，更簡化的操作流程，更高的兼容性，推動交互體驗的迭代升級和軟件開發的高質量發展。
一、實時跨平臺在線調屏
調屏過程一直無法實現跨平臺調試，無法實時在線修改，甚至在修改繁瑣的參數和代碼后又反復燒錄，這些痛點長期令市場和客戶詬病。

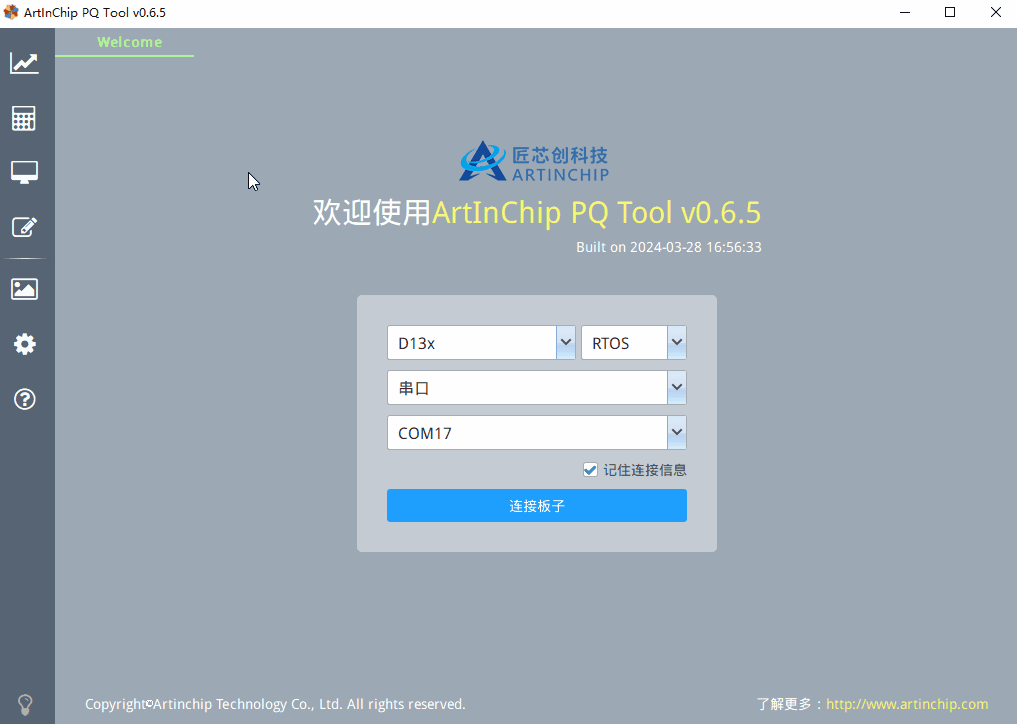

圖1：界面操作動圖
AiPQ1.0充分兼容多種系統平臺和豐富接口，友好支持Luban、Luban-Lite OS全系列芯片點屏。通過串口或ADB在線連接設備后，AiPQ1.0能從圖形界面導入參數或數據到對應調試屏中，友好地支持RGB、LVDS、MIPI-DSI等屏接口。
秉承“讓使用更簡單”的企業使命，AiPQ1.0用更易用的操作界面和更可見的實時效果，為客戶軟件研發降本增效。用戶調試時，只需要按照屏規格書把相關參數正確寫入界面中，即可實現實時預覽顯示，直接省去工程師在代碼修改、編譯及反復燒錄等環節花費的時間和精力，安全有效地降低了調試門檻。原來幾天的調試周期，使用AiPQ1.0可以縮短至十幾分鐘之內，極大減少了工程師的開發時間，推動研發創新迭代升級。
二、色差校正操作，0經驗即上手
AiPQ1.0通過Gamma（伽馬）及CCM（色彩矩陣）校正，優化原來的偏差色彩和低品質圖像畫面，優化圖形化界面操作，提升軟件體驗。
伽馬校正

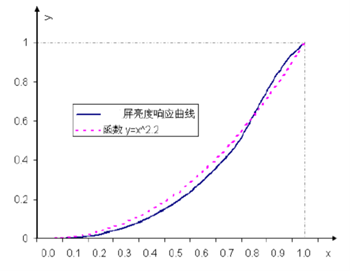

圖2 顯示屏的S型亮度響應曲線
在實際生產中，因生產工藝及屏屬性等因素，屏的伽馬參數會存在偏差。當伽馬偏大時，整體圖像就會偏暗，圖像中的暗場細節就會丟失；當伽馬偏小時，整體圖像就會感覺偏亮，圖像就變得朦朧，層次感就變差。圖2為某顯示屏的亮度響應曲線與標準伽馬曲線示意圖，從中可看出兩者存在明顯偏差。
因此，伽馬校正對實現理想的特性亮度曲線尤為關鍵。
圖3 Gamma實時調整示例
2. 色彩矩陣CCM調整
在產品應用中，視頻或圖片的顏色RGB_Ori與在屏幕中顯示的顏色RGB_Screen呈現的光譜與人眼對應的光譜通常存在偏差。為了減少該偏差，讓最終呈現在屏幕上的效果更符合人眼視覺，一般會采用3D LUT來實現?？紤]到實現代價，通常會采用3x3的增益矩陣及3x1的偏移矩陣組成的色彩矩陣硬件來簡化實現。
圖4 AiPQ1.0 CCM實時調整示例
AiPQ1.0為進一步降低界面使用難度，將抽象的色彩矩陣簡化為色彩滑動條，0經驗即可上手校正色差問題，實現色調、飽和度、亮度、對比度的理想化效果，高效提升終端用戶的使用體驗。
三、Data PIN腳順序靈活可配置
在現實的軟件開發過程中，Data PIN腳順序往往因PCB等原因需多次修改調整，甚至由于調屏工具歷史參數無法實現保存、導入，再次調試需要反復重來。
AiPQ1.0可實現歷史參數實時保存，防止自定義數據丟失，解決重復低效的開發問題。
圖5 Pin Mux配置動圖
更重要的是，AiPQ1.0中設置Pin Mux配置頁，該功能可以為RGB接口的屏進行Pin腳的開關使能進行高效配置，靈活滿足RGB565、RGB666、RGB888的配置測試，全方位精準提升開發效率。
四、高效的屏顯問題定位
屏幕顯示異?，F(xiàn)象也在實際開發過程中屢見不鮮，工程師為了定位問題所在，往往需要進行多次復雜的屏端與其他模塊端的功能測試。
圖6 ColorBar設置動圖及屏幕效果
為提高定位問題效率，匠芯創科技在AiPQ1.0中設計了特有的測試功能，如ColorBar模式及Pure Color模式。ColorBar模式用于顯示彩條，Pure Color模式用于顯示背景色。測試模式幫助工程師精準定位屏幕顯示問題癥結。如顯示正常，則可以確認屏幕參數設置正常；反之，即可判斷為屏幕端配置或屏驅動問題。
從易用難度到功能配置，AiPQ1.0為客戶提供了一整套科學、高效的屏幕調節解決方案，除了充分滿足個性化顯示設置需求，其強大性能與易于操作的特點將為客戶的人效與開發成本帶來巨大價值。未來，匠芯創科技將持續完善AiPQ調屏工具以及更廣泛的軟件生態，推動全線產品技術賦能與迭代發展。
