M6800系列

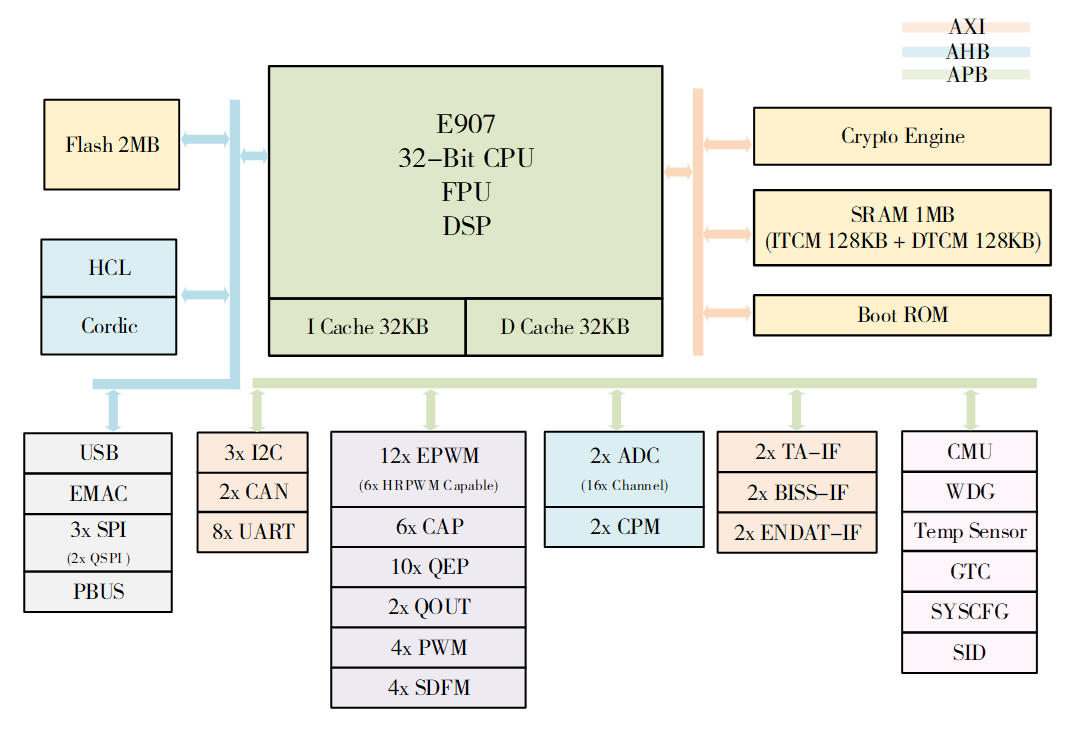

M6800系列是一款專為工業自動化(伺服電機/變頻器/PLC/機器人)、光伏能源與數字電源等行業應用設計的高性能實時數字信號控制器，采用國產自主高算力的RISC-V內核，主頻高達500MHz，內置DSP、FPU、HCL、Cordic等處理單元，具有強大的處理性能與高效的運行算法能力；M6800系列提供大容量內存和豐富的外設接口，處理各類實時數據與實時控制，具備高可靠性、高安全性、高開放度的特點，適用于泛工業領域等各類應用。
產品亮點
超強CPU
E907內核支持雙精度浮點（FPU）運算及強大的DSP(擴展)運算，主頻500MHz
大容量SRAM（1MB）與Flash（2MB），32KB I/D Cache與128KB I/D TCM
超高速HCL
超高速HCL（硬件電流環）與cordic（三角函數）等硬件加速器
精準控制
PWM：6CH HRPWM/12CH EPWM/24 CH PWM，分辨率高達156ps
Qout: 支持2路的Qout信號輸出，支持任意分頻比脈沖輸出
SDFM: Sigma-Delta Filter Module, 多路數字接口
CAP x6，QEP x10, CPM x2, 豐富的資源靈活使用與配置；
內置編碼器接口
TA-IF/BISS-IF /ENDAT-IF：支持多摩川/尼康/EnDat等協議
豐富的外設
多種通訊接口：1個高速USB，1路EMAC，8路UART，多達2路高速Q(mào)SPI與2路SPI，2路CAN與2路I2C，最多可達88 I/O
2個獨立高速ADC，4Msps與16路模擬輸入
極簡硬件設計
支持極簡的單芯片設計，以及兩層PCB設計，可降低BOM成本
產品選型
下載PDF
資料下載
| 資料名稱 | 文件格式 | 文件大小 | 修改日期 |
| M680x用戶手冊_V1_92.pdf | 18.88MB | 2024-06-11 | |
| M680x_DataSheet_V1_93.pdf | 1.38MB | 2024-06-11 |
